我司目前拥有国内最齐全的万向球规格、型号库

材质:一般为碳钢,可改为不锈钢、轴承钢、尼龙、POM塑料,PEEK等

冲压型一般为轻负载、中型负载

车制型一般为重型高负载,以及钢珠朝下专用

塑料尼龙一般主要用于搬运料件易损坏的地方如玻璃行业

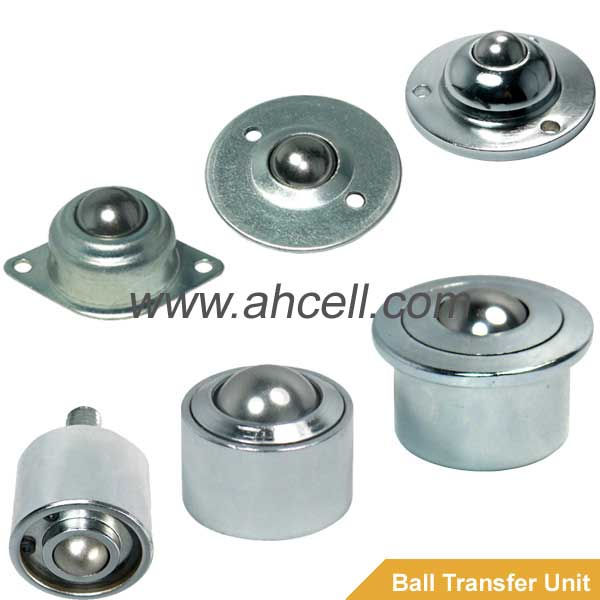

ball transfer unit in china



CY系列部分型号规格表


型号

主球尺寸

负载能力

建议/极限

1)

CY-15A

15MM

10KG/15KG

2)

CY-18A

18MM

20KG/25KG

3)

CY-25A

25.4MM

25KG/30KG

4)

CY-30A

30MM

40KG/50KG

5)

CY-38A

38MM

60KG/80KG





6)

CY-16B

16MM

10KG/15KG

7)

CY-25B

25MM

25KG/30KG

8)

CY-30B

30MM

35KG/40KG

9)

CY-38B

38MM

45KG/55KG





10)

CY-8H

8MM

3KG/5KG

11)

CY-15H

15MM

15KG/25KG

12)

CY-22H

22MM

40KG/55KG

13)

CY-30H

30MM

70KG/85KG


SP系列部分型号规格表

型号

主球尺寸

负载能力

建议/极限

SP-8

8MM

8KG/15KG

SP-12

12MM

25KG/30KG

SP-15

15.875MM

40KG/50KG

SP-22

22.23MM

140KG/160KG

SP-25

25.4MM

180KG/200KG

SP-30

30.16MM

250KG/300KG

SP-45

45MM

450KG/500KG

SP-60

60MM

800KG/1200KG

SP-76

76MM

2000KG/2500KG

SP-90

90MM

3000KG/3500KG




SP-8FL

8MM

8KG/15KG

SP-15FL

15.875MM

40KG/45KG

SP-22FL

22.23MM

140KG/160KG

SP-30FL

30.16MM

200KG/230KG

SP-45FL

45MM

400KG/450KG



如何选择合适的万向球?

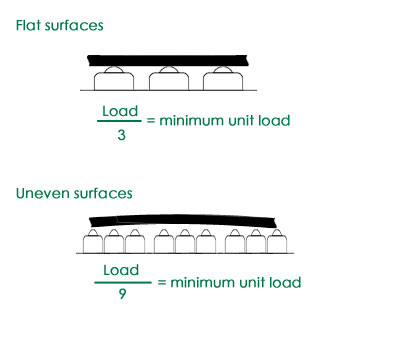

  • 根据建议负载能力 = (物料重量)/3 或 9

        loading of ball transfer unit

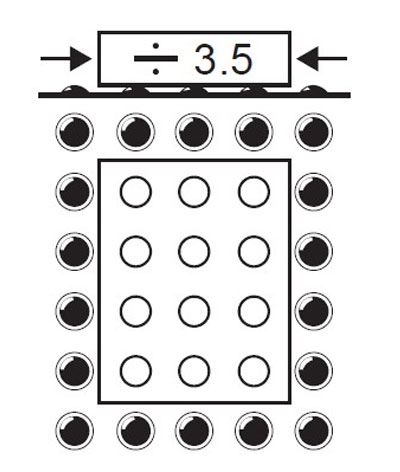

  • 根据万向球排列间隙 = (物料宽度)/3.5; (物料长度)/3.5

            how to count ball unit transfer


如何排列、安装万向球?

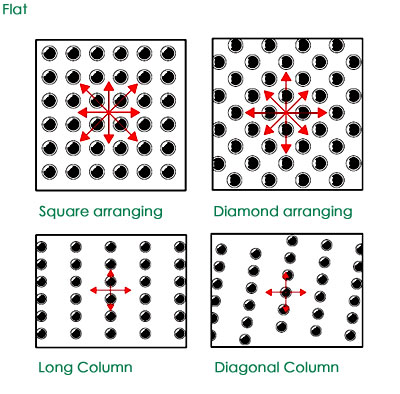

  • 可以参照物料移动方向,直列或者斜列或者错位排列:

             how to arrange ball transfer unit

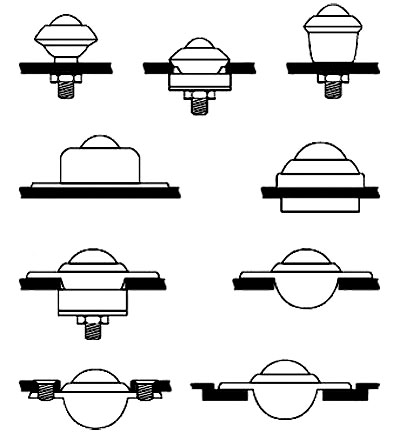

  • 根据不同的安装方式来选择不同的型号:

      how to install ball transfer unit



应用举例

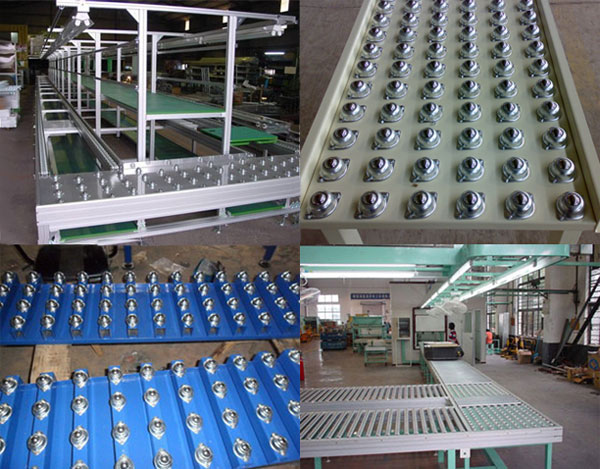

  • 典型应用范围为生产搬运线,多用于钢材、石材、玻璃、木料等搬运线:

ball transfer unit convyor table


  • 常见于车站、火车站、机场等行李查验、输送装置

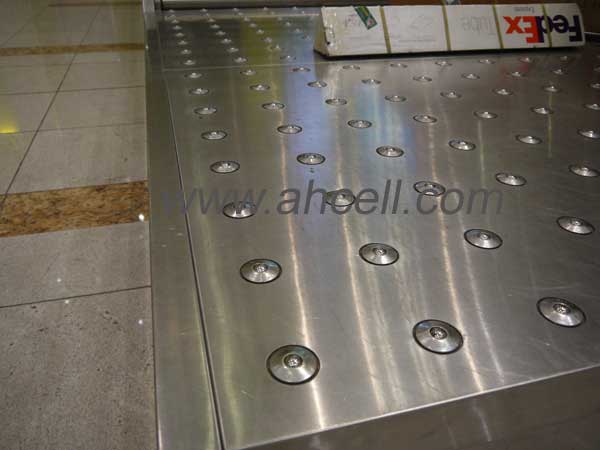

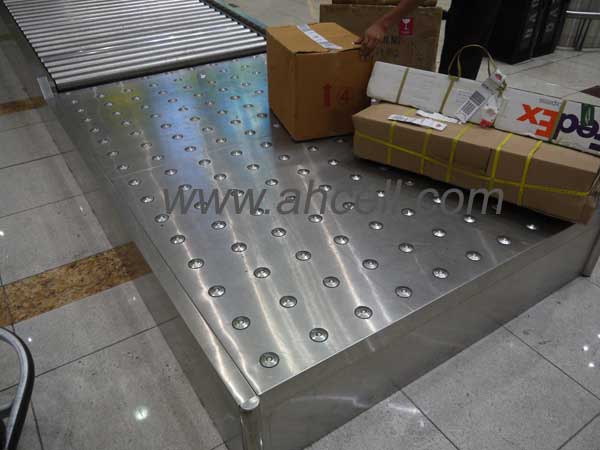

下图为阿联酋迪拜机场到达厅里安装的的万向球台

ball transfer unit table



ball transfer unit for airport


如何运输?

  • 一般为发快递、物流
  • 如果发往国外,50公斤以下建议发快递,120公斤一下建议发空运
  • 大批量订单建议发海运
